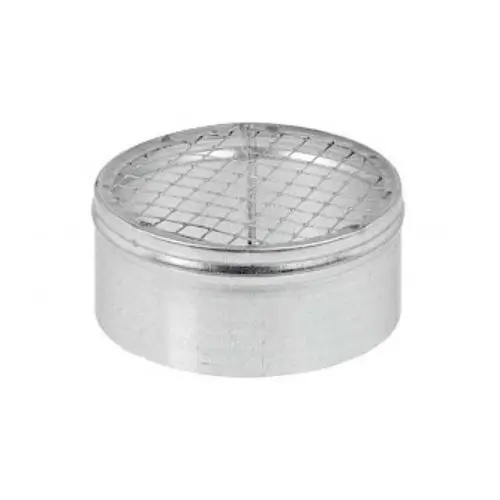

Caractéristiques techniques du fond grillagé galva + fiche produit :
- Matière : acier galvanisé
- Épaisseur : 0,4 à 1 mm (suivant diamètres)
- Raccordement de type mâle
- Grille de prise d’air ou de rejet d’air horizontal
- Conforme aux normes NF EN 1506 (dimensions) et NF EN 12237 (résistance et étanchéité)
- Étanchéité à l’air suivant EN 12237 : sur demande
- Classement au feu A1 selon arrêté du 21 Novembre 2002
- Protection en fil d’ acier galvanisé anti volatiles
Mise en œuvre :
La connexion du fond grillagé galva s’effectue majoritairement sur des gaines de ventilation. La mise en œuvre s’effectue à l’aide d’une connectique mâle (fond grillagé) vers une connectique femelle (gaine).
- Réalisation de réseaux de ventilation ou de climatisation
- Il se connecte à des gaines de ventilation et des accessoires femelle.
- Son emboitement s’effectue par rotation dans le conduit.
- L’assemblage est simple et rapide.
- S’utilise pour créer des prises d’air ou des rejets d’air
- L’étanchéité est à réaliser par l’ajout de mastic et/ou d’une bande rétractable à froid. La réalisation de cette étanchéité est indispensable afin de garantir la performance votre réseau. Un réseau parfaitement étanche permet par exemple de réduire la puissance de la centrale de traitement d’air.
- La fixation avec le conduit est à réaliser à l’aide de vis autoforeuses (4 à 6 selon le diamètre)
Domaines d’application :
- Bâtiments à usage d’habitation
- Bâtiments tertiaires de type bureaux, commerces …
- Dans l’équipement des bâtiments industriels de type atelier de fabrication, entrepôts logistiques …
Nos fonds grillagés existent en inox 304L et en inox 316L.
Ces fonds grillagés sont fabriqués en France par notre partenaire DEBEVRE VENTILATION
