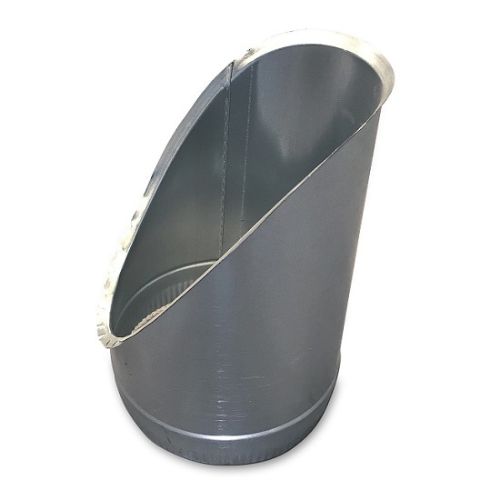

Caractéristiques techniques du piquage tube à 45 degrés acier galvanisé :
Le piquage tube à 45 degrés en acier galvanisé est utilisé pour effectuer des reprises et des changements de direction sur des réseaux de gaines de ventilation circulaires.
- Nos piquages tube à 45 degrés sont fabriqués en acier galvanisé Z275.
- Ils possèdent en emmanchement mâle sans joint d’étanchéité.
- Le piquage tube est un accessoire pour pour réseaux aérauliques de gaines de ventilation circulaires.
- Le piquage tube est fabriqué par emboutissage du Ø 80 au Ø 250. Il est réalisé par l’assemblage de secteurs du Ø 315 au Ø 1250.
- Il est doté d’une connectique GALVA
- Pour conduits rigides circulaires
- Assemblage simple et rapide
- Etanchéité à réaliser par l’ajout de mastic
- Fixation avec le conduit à réaliser par vis autoforeuses (4 à 6 selon le diamètre)
Mise en œuvre du piquage tube à 45 degrés acier galvanisé :
La connexion du piquage tube à 45 degrés s’effectue exclusivement sur des gaines de ventilation. La mise en œuvre s’effectue à l’aide de vis autoforeuses. Il s’applique sur la gaine.
- Ce piquage tube se place dans des réseaux de conduits ou gaines aérauliques circulaires.
- La fixation s’effectue par vis autoforeuses et l’étanchéité se réalise grâce à la mise en œuvre d’une bande rétractable à froid.
- Il permet d’étendre le réseau de gaines de ventilation.
- L’étanchéité est à réaliser par l’ajout de mastic et/ou d’une bande rétractable à froid. La réalisation de cette étanchéité est indispensable afin de garantir la performance votre réseau. Un réseau parfaitement étanche permet par exemple de réduire la puissance de la centrale de traitement d’air.
- La fixation avec le conduit est à réaliser à l’aide de vis autoforeuses (4 à 6 selon le diamètre)
Piquage tube à 45° sur conduits circulaires : Attention aux pertes de charge, au bruit et aux débits de fuite pouvant être générés lors de la mise en œuvre
Domaines d’application :
- Bâtiments industriels et tertiaires,
- Logements collectifs,
- Maisons individuelles.
Nos piquage tube en acier galvanisé existent en inox 304L et en inox 316L.
Ces coudes sont fabriqués en France par notre partenaire DEBEVRE VENTILATION.
