Caractéristiques techniques du registre circulaire à iris :

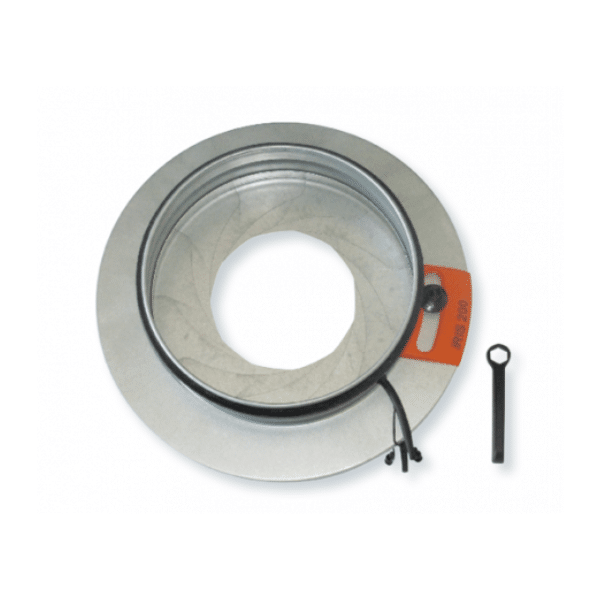

Le registre circulaire à iris RCI est spécialement conçu pour régler et mesurer les débits d’air dans les réseaux de ventilation circulaires.
- Registre à iris avec réglage précis du diaphragme par écrou hexagonal
- Joints à lèvres sur les manchettes de raccordement
- Tolérance de réglage +/-10% sur le débit
- Étanchéité du produit classe C
Mise en œuvre du registre circulaire à iris :
- Enveloppe et diaphragme : acier galvanisé ou inoxydable
- Prise de pression amont-aval : PVC
- Réglage manuel
- Le registre IRIS doit être installé selon les distances exigées pour réduire au minimum la déviation du débit d’air
- Les distances à respecter lors de l’installation sont les suivantes : – avant ou après des coudes : 1xD, – avant ou après des Tés : 2xD, – avant des diffuseurs : 2xD.
Performances :
- Permet un réglage fin du débit d’une branche de réseau
- Prises de mesure débit / pression intégrées (Ø 6 mm)
- Température d’utilisation : -20 à +60°C
- Étanchéité d’enveloppe : classe C selon EN 1751
Domaines d’application :
- Petit collectif,
- Bâtiments tertiaires et industriels
