Caractéristiques techniques de la transformation rond carré :

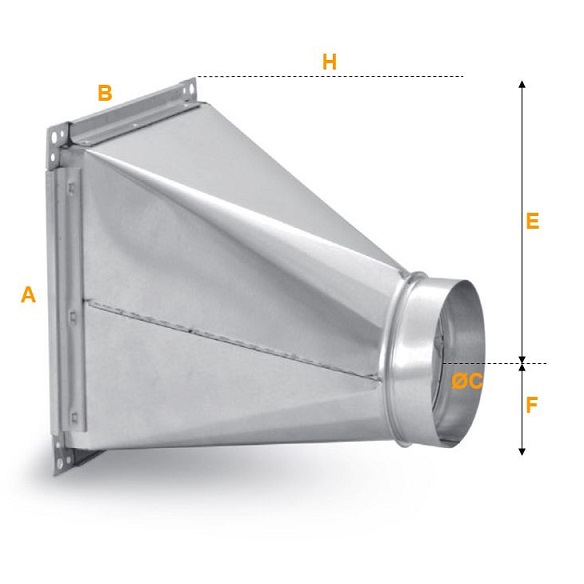

La fabrication de la transformation rond carré être réalisée en acier galvanisé, en acier noir ou en acier inoxydable, il est nécessaire de bien nous transmettre les différentes côtes :

• Les section A et B
• Le Diamètre C
• La Hauteur H
• La côte E : Distance entraxe du ⌀C et face B
• La côte F : Distance entraxe du ⌀C et face A
• Le N° de repère

Mise en œuvre de la transformation rond carré :

La transformation rond carré se met en place de la même manière qu’une gaine droite. Il s’assemble à une gaine de même section. La fixation entre les deux se réalise en boulonnant les 4 angles et en mettant autant de serre-cadre que nécessaire en fonction de la section.

La qualité d’assemblage est primordiale dans la réalisation d’un réseau de gaines rectangulaires. Nous devons pour cela respecter les points suivants :

• Mastiquer tous les angles. Cette opération s’effectue systématiquement sur chantier même si une première passe de mastic a été appliquée en usine.
• Mettre en place un joint mousse en prenant soin de croiser les joints à chaque angle.
• Assembler avec de la boulonnerie les quatre angles sans serrer trop fort,
• Mettre en place les serre-cadre en quantité suffisante,
• Terminer l’assemblage en serrant définitivement les quatre angles.

La qualité d’assemblage permet de limiter très fortement les déperditions dans un réseau et ainsi limiter la puissance nécessaire de la centrale de traitement d’air. Le niveau d’étanchéité d’un réseau de gaines de ventilation est évalué selon quatre classes :

• Classe d’étanchéité A, coefficient de fuite par m² : 0.027
• Classe d’étanchéité B, coefficient de fuite par m² : 0.009
• Classe d’étanchéité C, coefficient de fuite par m² : 0.003
• Classe d’étanchéité D, coefficient de fuite par m² : 0.001

Domaines d’application

Les déport pour la transformations rond carré sont particulièrement adaptées aux bâtiments tertiaires et industriels. Ils s’utilisent aussi dans les locaux techniques et lez zones communes des logements collectifs. Elles ne sont que très peu utilisées dans l’habitat individuel. Retrouvez ici notre déport pour gaine rectangulaire.

Origine

Toutes nos gaines rectangulaires sont fabriquées en France chez DEBEVRE VENTILATION
